＊お客様自身で作成されたトーンマップの使用結果については、株式会社インターネットは一切保証いたしません。

• ABILITY / Singer Song Writer のトーンマップ

• トーンマップの構成ファイル

• ファイル作成の準備

• 各ファイルの作成手順と記述項目

• トーンマップのインストールとテスト


●ノーマルパート用トーンマップファイル（*.tnf)

ノーマルパートで選択できる音色名を記述します。

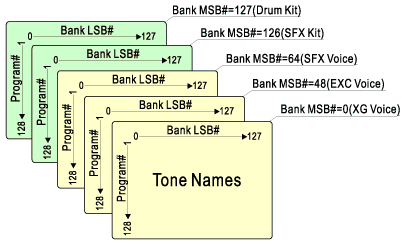

Bank Select によりドラムパートに切り替えられる音源（XG 音源など）ではドラムキットもこのファイルに記述します。
このファイルは必須です。

●ドラムパート用ドラムマップファイル(*.drf)

ドラムパートで選択できるドラムキットを記述します。
Bank Select によりノーマル/ドラムパートが切り替えられる音源（XG 音源など）ではこのファイルは不要で、ドラムキットは上記ノーマルパート用トーンマップファイルに記述します。

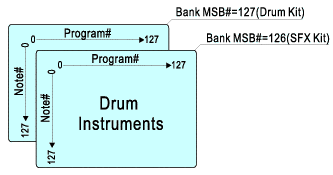

●ドラムパート用キーマップファイル(*.drk)

（Bank MSB/LSB のいずれか片方と Program Change を指定してドラムキットを選択できる場合）
ドラムキットごとに、ノートナンバーに割り当てられているドラム楽器名を記述します。
このファイルは必須です。

●ドラムパート用キーマップファイル(*.drk)：Ver3.0 専用

（Bank MSB/LSB の両方と Program Change を指定してドラムキットを選択する場合）

ドラムキットごとに、ノートナンバーに割り当てられているドラム楽器名を記述します。
このファイルは必須です。

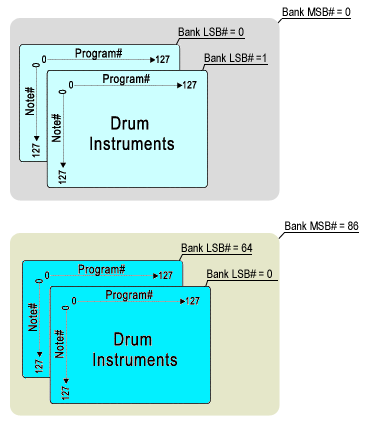

Bank MSB/LSB を両方指定する音源の drk ファイル (例：XV-5080)

Bank MSB と Bank LSB の両者を指定してドラムキットを指定する場合、例えば、次のように 使用する Bank MSB ごとに、キットが割り当てられている Bank LSB 枚分のキーマップを作成する必要があります。

●入力編集用エディタ： Microsoft Excel などの表計算ソフトを推奨

各ファイルは、タブ区切りのテキストファイルですが、Program Change と Bank Select を行と列に配置した表に、該当する音色名を入力するので、テキストエディタよりも Microsoft Excel などの表計算ソフトを使用するのが便利です。ただし、保存時は必ずタブ区切りテキストとして保存してください。

●音源のマニュアルに記載のトーンリスト

Bank MSB/LSB, Program Change の組み合わせと、それに対する音色名が記述されている資料です。

●音源のマニュアルに記載の MIDI インプリメンテーション にある Bank Select メッセージの解説部分

Bank Select がどのように使われるかを確認するために必要です。バリエーション音色を指定する、または、音源モードやパートモード切り替えに使用される Bank Select が MSB/LSB のどちらであるかを確認します。

特に、MIDI 音源のマニュアルに記載されている、外部 MIDI 機器からの内蔵音色指定方法を十分ご理解の上、トーンマップを作成してください。

Roland SC-88Pro の場合を例に具体的な記述内容を説明していきます。実際にファイルを Excel などで開いてご覧ください。SC-88Pro のトーンマップファイルは以下のフォルダにあります。（SSW 7.0 の場合） C:\Program Files
　　├ ssw70
　　　　├ tone
　　　　　　：
　　　　　　├ sc-88pro
　　　　　　　　├ sc-88pro.tnf（ノーマルパート用トーンマップファイル）
　　　　　　　　├ sc-88pro.drf（ドラムパート用ドラムマップファイル）
　　　　　　　　├ sc-88pro.drk（ドラムパート用キーマップファイル）

●ノーマルパート用トーンマップファイル(sc-88pro.tnf)：

各セルに記入する項目とその説明です。
特定の Bank Select の指定により、ノーマルパート／ドラムパートが切り替え可能な音源（XG 音源など）ではドラムキットもこのファイルに記述します。

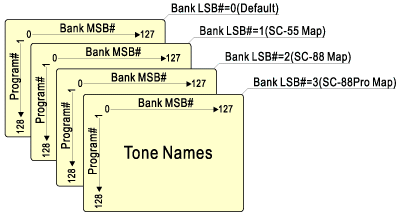

【Bank LSB(CC#32)=3 のマップ】

【Bank LSB(CC#32)=2 のマップ】

【Bank LSB(CC#32)=1 のマップ】

【Bank LSB(CC#32)=0 のマップ】

(*1) SC-88Pro では CC#32=0 は、本体のパネルスイッチによる音源モードの選択になりますが、SSW では Bank 指定のないプログラム名を表示する時、Bank=0 として扱うため CC#32=0 のマップが省略されると音色名が表示されません。これを回避するため、その音源のデフォルトマップ（SC-88Pro の場合 CC#32=3 のマップ）を登録しています。

●ドラムパート用ドラムマップファイル(sc-88pro.drf)：

各セルに記入する項目とその説明です。
特定の Bank Select の指定により、ノーマルパート／ドラムパートが切り替え可能な音源（XG 音源など）ではこのファイルは必要ありません。

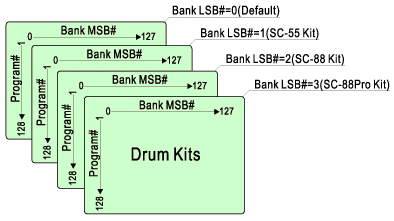

【Bank LSB(CC#32)=3 のドラムマップ】

【Bank LSB(CC#32)=2 のドラムマップ】

【Bank LSB(CC#32)=1 のドラムマップ】

【Bank LSB(CC#32)=0 のドラムマップ】

(*1) SC-88Pro では CC#32=0 は、本体のパネルスイッチによる音源モードの選択になりますが、SSW では Bank 指定のないプログラム名を表示する時、Bank=0 として扱うため CC#32=0 のマップが省略されるとドラムキット名が表示されません。これを回避するため、その音源のデフォルトマップ（SC-88Pro の場合 CC#32=3 のマップ）を登録しています。

●ドラムパート用キーマップファイル(sc-88pro.drk) ：

各セルに記入する項目とその説明です。
ドラムキットごとにキーマップ（ノートナンバーに対応するドラム楽器名の一覧）を入力します。キーマップファイルは、「ドラム楽器の割り当て」（ドラム譜表のどの位置にドラム楽器を表示するかの設定）ダイアログ、「ドラムトラックの編集」ダイアログ、ステップエディタでドラムトラックを開いたとき、information 欄に表示されるドラム楽器名などに使用されます。

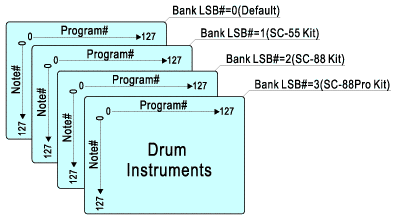

【Bank LSB(CC#32)=3 のドラムキーマップ】

【Bank LSB(CC#32)=2 のドラムキーマップ】

【Bank LSB(CC#32)=1 のドラムキーマップ】

【Bank LSB(CC#32)=0 のドラムキーマップ】

(*1) SC-88Pro では CC#32=0 は、本体のパネルスイッチによるモジュー ルモードの選択になりますが、SSW では Bank 指定のないプログラム名を表示する時、Bank=0 として扱うため CC#32=0 のマップが省略されるとドラムキット名が表示されません。これを回避するため、その音源のデフォルトマップ（SC-88Pro の場合 CC#32=3 のマップ）を登録しています。

● インストール手順

新しいマップを追加したり、編集結果を反映させる場合は必ず、プログラムをを再起動してください。起動中に トーンマップファイルを追加、更新しても反映されませんのでご注意ください。

1. Tone フォルダ以下に新しいフォルダを作成します。フォルダ名は、トーンマップのファイル名（拡張子を除く）と同じ名前にします。トーンマップの中では、このフォルダ名が音源名として表示されます。
2. 作成したトーンマップの各ファイルを、1 で作成したフォルダにコピーします。
3. プログラムを起動して、「設定」→「MIDI ポートの設定」ダイアログで、接続している音源に、作成した音源名（1で作成したフォルダ名）を選択します。
4. 「ツール」→「入力ツール」→「トーンマップ」を開いて、作成したトーンマップの音色名をクリックして各音色を確認してください。
